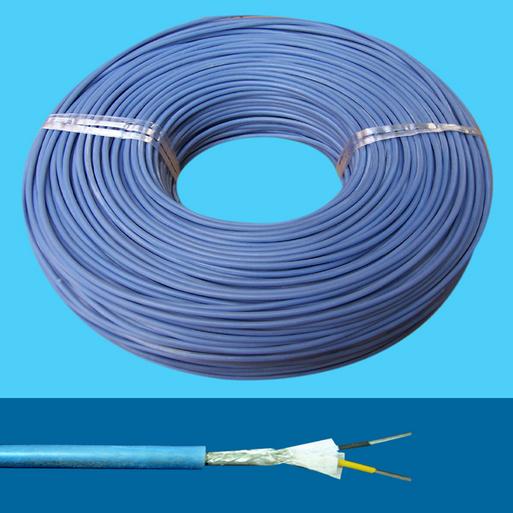

熱電偶用耐火補償導線及補償電纜

用途：適用于各種火災危險較大，被測溫度較高的場 合使用的熱電偶補償導線和補償電纜。產品標準： Q/320831JXB001-2006 使用特性： 1、電纜的高長期工作溫度： PR燃聚氣乙烯絕緣和

訂購熱線：0517-86843868

產品詳情

用途：
適用于各種火災危險較大，被測溫度較高的場
合使用的熱電偶補償導線和補償電纜。

產品標準：
Q/320831JXB001-2006

使用特性：
1、電纜的高長期工作溫度：
PR燃聚氣乙烯絕緣和護套：70℃和105℃兩種，
氟塑料絕緣和護套:200℃和260℃兩種；
氟塑料絕緣和105℃阻燃聚氣乙烯護套：105℃
2、zui低環境溫度：
阻燃聚氣乙烯絕緣和護套：固定敷設-40℃ ,非固定敷設-20℃ ；
氟塑料絕緣和護套：固定敷設-65 ℃，非固定敷設-25 ℃。
3、敷設允許彎曲半徑：
無鎧裝層電纜不人于電纜外徑的6倍：有鎧裝層或銅帶屏蔽民纜不小于電纜外徑的12倍。

型號：
熱電偶用耐火補償導線及補償電纜的型號和名稱的表示法與熱電偶用補償導線及補償電纜的表示方法相同，仍然熱電偶喂號、節級標號、結構代號構成。
熱電偶耐火補償導線及補償電纜的結構與一般補償導線電纜不同的是在結構代號前加“NH”表示耐火，如NHF、NHFV等，其它均相同，其結構代號如下：

導體結構	絕緣和護套材料	無屏蔽	鍍錫銅線屏蔽		銅帶.镅塑復合屏蔽		鋁塑ft含屏蔽
導體結構	絕緣和護套材料	無屏蔽	總屏	分屏總屏	總屏	分屏總屏	總屏	分屏蔽總屏
	PVC	NHVV	NHVVP₁	NHP₁VP₁	NHVVP₁	NHVP_jVP₂	NHVVP_j	NHP_jVP_j
單根	FEP	NHFF	NHFFP₁	NHFP₁FP₁	NHFFP₁	NHFP_jFP₁	/	/
	FKP絕緣PVC護套	NHKV	NHVVRP₁	NHFP₁VP₁	NHFVP_j	NHFP_jVP_j	/	/
	PVC	NHVVR	NHFFRP₁	NHVP₁VRP₁	NHVVRP₁	NHVP₃VRP₂	NHFFRP_s	NHVP_jVRP_j
多毆絞合	FEP	NHFFR	NHFFRP₁	NHFP₁VRP₁	NHFFRPj	NHFP₁FRP_j	/	/
	FEP絕緣PVC護套	NHFVR	NHFVRP₁	NHFP₁VRP₁	NHFVRP₁	NHFR₃VRP,	/	/

規格

結構	0.5	1.0	1.5	2.5	線芯對數
單股線芯	1/0.80	1/1.13	1/1.37	!/1.76	鋅線I對
多股線芯	7/0.30	7/0.43	7/0.52	19/0.41	屯級2-10對

主要技術指標：
熱電偶用耐火補償導線，電纜其主要技術指標勹熱電偶用補償導線所用的合金材料、絕緣和護套著色、使用分類、精度等級以及熱電動勢、允差及往復電阻均相同，其耐火指標如下：

性能項目	技術指標
塒火特件	A類(火焰溫度丨OOC ,電壓500VW：驗90分祌3A保險絲不飭斷）
附燃特件	A類(GB丨2666.5-90成束燃燒試驗
