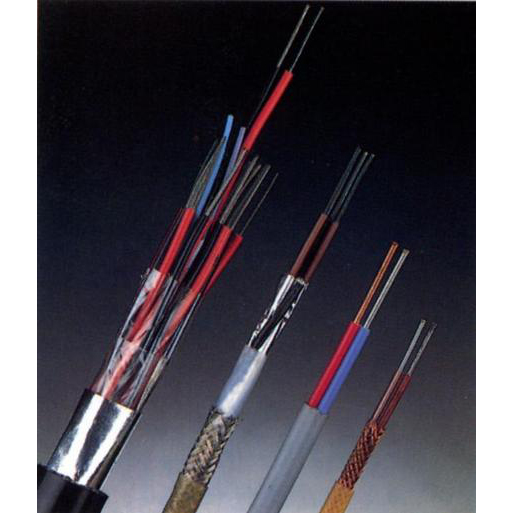

補償導線及補償電纜

用途適用r電力、冶金、石油、化工、輕紡可工業 以及網防、科研等部門自動化測溫度儀表的吶點或多點連接。產品標準：熱電偶補償導線:GB-T4389-2006 使用特性：使用溫度：耐熱級

訂購熱線：0517-86843868

產品詳情

用途

適用r電力、冶金、石油、化工、輕紡可工業以及網防、科研等部門自動化測溫度儀表的吶點或多點連接。

產品標準：
熱電偶補償導線:GB-T4389-2006

使用特性：

使用溫度：
耐熱級：-65～+200℃及—65～+260 ℃：兩種；
抒通級：—40～+70℃：及-40～+ 105℃兩種_t

zui小彎曲半徑：
補償導線：不小于導線外徑8倍；
補償電纜：有鎧裝時不小于電纜外徑12倍，無鎧裝時不小于電纜外徑6倍。

主要技術指標：
1、型號、合金絲材料和絕緣顏色

型號	熱電偶	配用熱電偶	補怯導線合金絲		絕緣層著色
型號	熱電偶	配用熱電偶	正極	負極	正極	負極
BC	B	鉑銠30~鉑姥6	銅	銅	紅	灰
SC	S	鉑銠10—鉑	SPCM	SNC(锏鋃0.6)	紅	綠
RC	R	■ 13-拍	RPC(銅）	RNC(銅錁(0.6)	紅
KCA	K	镩鉻_播硅	KPCA(St)	KXCA 麵 2)	紅
KCB			KPCB(銅)	KNCB(銅鋃 4>	紅	AC
KX			KPX(校鉻 10)	KNX(«S 硅 3)	紅	黑
NC	N	攛格砟一錸硅	NPC(鐵)	NNC(銅镩 18)	紅	灰
NX	N	攛格砟一錸硅	NPX(镩鉻丨4硅)	NNX(錸硅4)	紅	灰
EX	E	镩砝-鎳硅	EPX(棟鉻 10>	ENX(銅鎳 45)	紅	棕
JX	J	鐵-銅鎳	JPX(鐵）	JNX(銅錸45)	紅	紫
TX	T	銅一銅镩	TPX(ftJ)	TNX(^m45)	紅	白
WC3/25	WRe3-WRe25	鎢錸3-鎢錸25	WPC3/25	WNC3/25	紅	典
WC5/26	WRe5-WRe26	釣錸5-鈣錸26	WPC5/26	WNC5/26	紅

2、使用分類及護層顏色

使用分類	精度等級及標志		護層著色
使用分類	苷通級	級	普通級	級
—般用G	/	S	黑色	灰色
耐熱用H	/	S		典色

3.熱電動勢.允差及往復電阻

熱電偶分度號	補償導線型號	熱電動勢及允差						熱電偶測置端溫度。C
		IOO^eC			200*C
		熱電勢	允差		熱電勢	允差
		熱電勢	普通級	級	熱電勢	普通級	級
S或R	SC 或 RC	645	60(5t：)	30(2.5X；)	1440	60(5 C)	/	1000
	KCA	4095	KKK2.5TC)	60(1.5X：)	8137	100(2.5X：)	60{1.5C)	1000
K	KCB	4095	100(2.50	60(1.50	/	/	/	900
	KX	4095	KHK2.5C)	60(1.5C)	8137	100(2.5^)	60(1.50	900
N	NC	2774	100(2.50	60(1.5C)	5912	100(2.50	60(1.50	900
N	NX	2774	100(2.5t：)	60(1.5X：>	5912	100(2.5C)	600.5C)	900
E	EX	6317	200(2.5C)	120(1.50	13149	200(2.SC)	iood.5r)	500
J	JX	5268	140(2.5t：)	85(1.5C)	10777	140(2.50	85(1.50	500
T	TX	4277	60(1.00	30(1.5C)	9286	90(1.5C)	48(0.8C)	300
WRe3-WRe25	WC5/25		48	/		80	/	/
WRe5-WRe26	WC5/26		51	/		85	/	/

補償導線型號	2CTC時往復電阻D/m不大于
補償導線型號	0.2mm²	0.5mm²	1 .Omm²	1 • 5mm^z	2.5mm²
NC 成 RC	0.25	0.10	0.05	0.03	0.02
KCA	3.50	1.40	0.70	0.47	0.28
KCB	2.60	1.40	0.70	0.47	0.28
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.10	0.73	0.44
JX	6.25	2.50	1.25	0.83	0.50
TX	3.25	1.30	0.65	0.43	0.26
NC	3.75	1.50	0.75	0.50	0.30
NX	7.15	2.86	1.43	0.95	0.57
WC3/25	0.50	0.20	0.10	0.07	0.04
WC5/26	0.50	0.20	0.10	0.07	0.04

絕緣電阻(20^eC):PVC絕緣不小于25MQ • Km_iFEP或PFA絕緣不小于100M Q -Km；

5、阻燃特性:通過A類(按GB12666.5-90實驗）。

主要結構材料及代號：

項目	代號	代號含義	項Fl		代號	代號合義
	/	樸:HWsr占略）		絕緣M料	V	聚a乙烯
	ZC	«通m懲		絕緣M料	F	FKP^PFAa^^
阻燃特性	Zl	飫煙低崗阻想			Vo	低煙低A聚鉍厶烯
	ZW	低煙允1¾阻《5			V	聚鋌厶烯
		低煙允1¾阻《5		護套W料	F	KKI¹戍丨TA氰喟料
系列代3	C	補澮電飯(撲償蚌線可古《)			Vo	低煙低七《»乙烯
使用分類	G	—校用(丨00X：)			B	尤《玻璃絲
使用分類	II	耐熱用(2001C〉			/	無W蔽(¾略)
棺度等級					P	銅汴編織屏極
棺度等級	/	辮通級(¾略》	餌熱材料		Pl	擁錫銅w編織樹蔽
	S	和密級			P2	銅帶成銅犖SZi>帶繞乜樹蔽
					P3	祀帶戌帶統位屏歧
	70	ft商使度為70TC(可«略>		鎧裝柯料	22	鋼帶邊％
»熱等級	100	蛐高使用狙度為丨051C		鎧裝柯料	32	細鋼找鋯裝

例：
（I)與S分度號熱電偶連接的補償型級補償導線。高使用溫度為105℃：,聚氣乙烯絕緣和護套，多股絞合導體，對絞式，鍍錫銅絲編織屏蔽，每根導體標稱截面為1.5mm²表示為:SC-GS(IOO)-VVRPl(V)2x1.5。
(2)與S分度號熱電偶連接的補償銦級補償電纜。導體高使用溫度為205℃,環境工作溫度為105℃，氣塑料絕緣，阻燃聚氣乙烯護套，多股絞合導體，鍍錫銅絲編織對坼加總屏，12對補償線時，導體標稱截面為 1.5mm²_:表示為ZC-C-SC-Gs(200)-FPIVPI12 X 2 X 1.5。

其它特殊性能型號：
本產品M丨為耐寒塑，防水型特殊性能的補償導線及電纜，其標i只在型號后面用：耐寒型(L)表示、防水型（S）表示，如SC-G-VVRPl塑產品耐寒劃為SC-G-VVRPl(L)、防水型為SC-G-VVRPl(S〉。
電纜交貨長度：
1、電纜交貨長度應不小于loo米，允許長度不小于20米的短段交貨。
2、根據雙方I辦議吋任何長度的電纜交貨。
