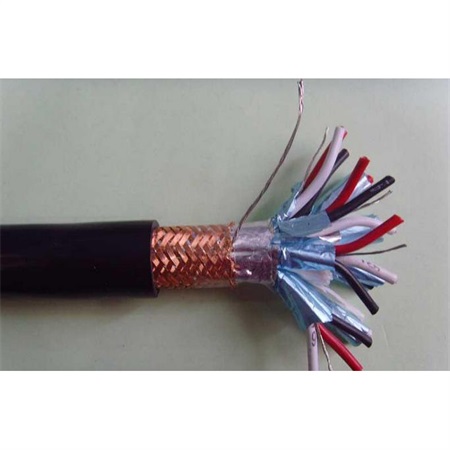

氟塑料絕緣氟塑料護套耐高溫信號控制電纜

用途：適用于高低溫環境下的電氣設備的控制線路。產品標準： Q/320831JXB002-2006 使用特性：電纜線芯長期允許工作溫度為+200℃ 電纜額定工作電壓為250、600V。型號及名稱：型號名稱

訂購熱線：0517-86843868

產品詳情

用途：
適用于高低溫環境下的電氣設備的控制線路。

產品標準：
Q/320831JXB002-2006

使用特性：
電纜線芯長期允許工作溫度為+200℃
電纜額定工作電壓為250、600V。

型號及名稱：

型號	名稱
AFSF	氟塑料絕緣氟塑料丁晴pvc復合料護套信號控制電纜
AFPF	氟塑科絕緣氟塑料丁睛pvc復合料護套屏蔽信號控制電纜

特點：耐高低溫、耐油、柔軟性好等

產品結構尺寸：
1、 AFSF型

標稱鮞 mm²	導電線芯根數 /直徑		電纜參考外徑mm														導體直流電阻2CTC <0/km
標稱鮞 mm²	導電線芯根數 /直徑	SfitKw WSt mrr>	2 芯	3 芯	4 芯	5 芯	6. 7 芯	8 芯	10 芯	12 芯	14 芯	16 芯	19 芯	24 芯	30 芯	37 芯	導體直流電阻2CTC <0/km
額定電壓250V																	鍍銀	鍍錫
0.08	7/0.12	0.15	2.2	2.4	2.6	2.8	3.0	3.2	3.6	3.8	4.0	4.3	4.6	5.2	5.5	6.0	227	/
0.12	7/0.15	0.15	2.4	2.7	2.9	3.1	3.4	3.6	4.1	4.3	4.5	4.8	5.2	5.8	6.2	6.8	145	ISS
0.20	7/0.20	0.15	2.7	3.1	3.4	3.6	3.9	4.2	4.8	5.0	5.2	5.5	6.0	6.7	7.2	7.9	85.5	90.4
0.35	19/0.15	0.15	3.0	3.5	3.9	4.2	4.5	4.9	5.6	5.8	6.0	6.3	6.9	7.7	8.3	9.1	52.4	53.6
0.50	19/0.18	0.15	3.4	4.0	4.5	4.9	5.2	5.7	6.5	6.8	7.0	7.3	7.9	8.7	9.5	10.3	34.8	37.5
0.75	19/0.23	0.25	4.0	4.6	5.2	5.6	6.0	6.6	7.5	7.9	8.2	8.5	9.2	10.2	11.2	12.1	23.7	24.6
1.0	19/0.26	0.25	4.4	5.0	5.6	6.1	6.6	7.2	8.2	8.7	9.0	7.4	10.1	11.2	12.2	13.2	18.0	19.3
額定電壓600V
0.12	7/0.15	0.25	2.8	3.1	3.4	3.6	4.0	4.3	4.6	5.2	5.5	5.8	6.2	7.0	7.5	8.2	145	158
0.20	7/0.20	0.25	3.1	3.5	3.9	4.2	4.5	4.9	5.5	5.9	6.2	6.5	7.0	7.9	8.5	9.3	85.5	90.4
0.35	19/0.15	0.25	3.4	3.9	4.4	4.8	5.2	5.6	6.3	6.7	7. 0	7.3	7.9	8.9	9.6	10.5	52.4	53.6
0.5	19/0.IB	0.25	4.0	4.7	5.3	5.8	6.2	6.7	7.7	8.1	8.4	8.8	9.4	10.5	11.5	12.4	34.8	37.5
0.75	!9/0.23	0.30	4.5	5.2	5.9	6.3	6.8	7.5	8.5	8.9	9.2	9.7	10.5	11.7	12.8	13.9	23.7	24.6
1.0	19/0.26	0.30	4.9	5.6	6.3	6.8	7.3	8.1	9.2	9.7	10.1	10.6	11.4	12.7	13.8	15.0	18.0	19.3
1.5	19/0.32	0.30	6.3	6.7	7.5	8.2	9.0	9.9	11.0	12.2	12.8	13.5	14.2	16.6	17.6	19.0	11.8	12.7

2、AFPF 型:

級面 OYTtⁱ	雩電線芯根數/ 直徑	絕緣標稱厙度 mm	電級參考外徑mm														導體直流電阻20_C< Q/km
級面 OYTtⁱ	雩電線芯根數/ 直徑	絕緣標稱厙度 mm	2 芯	3 芯	4 芯	5 芯	6、7 芯	8 芯	10 芯	12 芯	14 芯	16 芯	19 芯	24 芯	30 芯	37 芯	導體直流電阻20_C< Q/km
額定電壓250V																	鍍銀	鍍錫
0.08	7/0.12	0.15	2.8	3.0	3.2	3.4	3.7	3.9	4.4	4.6	4.8	5.1	5.5	6.)	6.4	7.0	227	/
0.12	7/0.15	0.15	3.0	3.3	3.6	3.8	4.2	4.4	4.9	5.1	5.3	5.6	6.0	6.6	7.0	7.7	145	158
0.20	7/0.20	0.15	3.4	3.8	4.2	4.0	4.0	5.0	5.7	6.0	6.2	6.5	7.0	7.7	8.2	8.9	85.5	90.4
0.35	19/0.15	0.15	3.7	4.2	4.6	4.9	5.2	5.7	6.4	6.6	6.8	7.2	7.8	8.6	9.3	10.1	52.4	53.6
0.50	19/0.18	0.15	4.2	4.8	5.3	5.7	6.0	6.6	7.3	7.6	7.8	8.1	8.7	9.0	10.5	11.3	34.8	37.5
0.75	19/0.23	0.25	4.8	5.4	6.0	6.4	6.8	7.4	8.3	8.7	9.1	9.4	10.2	11.2	12.2	13.1	23.7	24.6
1.0	19/0.26	0.25	5.2	5.8	6.4	6.9	7.3	8.1	9.1	9.6	9.8	10.3	11.1	12.2	13.2	14.2	18.0	19.4
額定電壓600V
0.12	7/0.15	0.25	3.4	3.7	4.0	4.3	4.6	5.0	5.3	5.9	6.2	6.5	7.1	7.9	8.4	9.1	145	158
0.20	7/0.20	0.25	3.7	4.1	4.5	4.8	5.2	5.6	6.2	6.6	6.9	7.2	7.9	8.7	9.4	10.1	85.5	90.4
0.35	19/0.15	0.25	4.1	4.6	5.1	5.5	5.9	6.4	7.1	7.5	7.8	8.1	8.8	9.8	10.5	U.4	52.4	53.6
0.5	19/0.18	0.25	4.7	5.4	6.0	6.5	6.9	7.5	8.5	8.9	9.1	9.6	10.3	11.4	12.4	13.3	34.8	37.5
0.75	19/0.23	0.30	5.2	5.9	6.6	7.0	7.5	8.2	9.3	9.7	10.0	10.5	11.4	12.6	13.0	14.8	23.7	24.6
1.0	19/0.26	0.30	5.6	6.3	7.0	7.6	8.1	8.9	10 n	10.5	10.9	11.5	12.3	n 6	14.7	15.9	18.0	19.3
1.5	19/0.32	0.30	7.0	7.4	8.2	8.9	9.7	10 ^	11.8	13.0	13.6	14.3	15.0	17 4	18.4	19.8	11.8	12.7

主要技術指標_：
I、產品應經受交流50IIZ的試驗電壓，額定電壓為250V的試驗電壓為丨500V,額定電壓為600V的試
驗電壓為2500V。 2、電纜線芯與線芯之間的絕緣電阻(20℃)不小于IO³M Ω km

交貨長度：
1、電纜交貨長度不小于丨00米，允許有不小于20米的短段交貨，其數zui不超過總交貨長度的10%。
2、根據雙方協議允許以任柯長度交貨。
