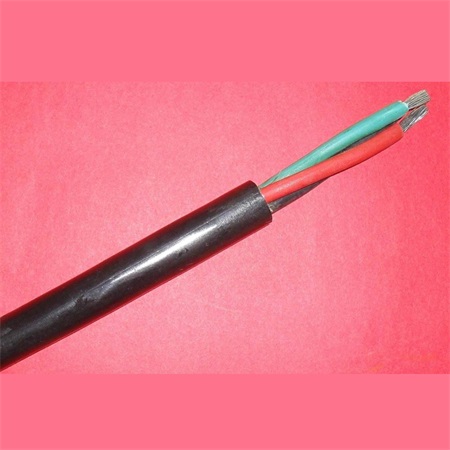

無線電裝置用軟電纜

用途：該產品適用于無線電裝置及其他電子設備用軟電纜。產品標準： Q/320831 JXBOO1-2006 使用特性：型號電壓等級芯數 標稱載面mm 2 SBII 250V 2 ~14 芯 0.35-2.5 SBHP 250V 1~14 芯 0_35 ～2.5 SBI

訂購熱線：0517-86843868

產品詳情

用途：
該產品適用于無線電裝置及其他電子設備用軟電纜。

產品標準：
Q/320831 JXBOO1-2006

使用特性：

型號	電壓等級	芯數	標稱載面mm²
SBII	250V	2 ~14 芯	0.35-2.5
SBHP	250V	1~14 芯	0_35 ～2.5
SBII	500V	2 ~ 14 芯	0.75-2.5
	500V	1~3芯	4-10
	500V	2 ~14 芯	0.75-2.5
SBHP	500V	1~3芯	4-10

額定電壓分為250V、5OOV
zui低使用環境溫度為-30℃，線芯長期工作溫度為+65℃
電纜允許彎曲半徑，不小于電纜平均外徑上限值的4倍

1.導電線芯結構及導體直流電阻

導體截面mm²	導線結構與單線直徑根./mm	絕緣厚度mm		+20℃時導體直流電阻不大于Ω/km
導體截面mm²	導線結構與單線直徑根./mm	250V	600V	+20℃時導體直流電阻不大于Ω/km
0.35	20/0.15	0.6	/	55.0
0.50	16/0.20	0.6	/	40.1
0.75	19/0.23或24/0.20	0.6	1.0	26.7
1.0	19/0.26或32/0.20	0.6	1.0	20.0
1.5	19/0.32或48/0.20	0.6	1.0	13.7
2.5	19/0.4 1或 50/0.25	0.6	1.0	8.21
4	19/0.52 或49/0.32	0.6	1.0	5.09
6	19/0.64或56/0.30	0.6	1.0	3.39
10	49/0.52或84/0.40	0.8	1.2	1.95

2.試驗電壓.電纜分別經受交流50HZ2000V(額定電壓250V), 2500V(額定電壓500V)電壓試驗5分鐘不擊穿。
電纜結構尺寸：
SBHP 型 250V

				線芯標稱截面
芯數	0.35		0.5		0.75		1.0
	外徑	fi5Ckg/km)	外徑(mm>	重里（kg/km)	外徑	重 S(kg/km)	外徑	重里（kg/km>
I	7.1	78	7.2	82	7.5	87	7.6	90
2	8.7	124	9.1	133	9.5	144	9.8	155
3	9.1	135	9.5	146	9.9	159	10.2	172
4	9.7	148	10.1	162	10.6	180	11.0	197
5 6	10.3	164	10.8	182	11 .4	214	n.s	232
7	11.0	181	11.5	210	12.2	237	12.6	260
8	11.0	183	11.5	219	12.2	248	12.6	273
9	12.3	219	12.9	255	13.5	288	14.0	315
10	13.8	266	15.5	323	17.0	384	17.6	522
12	14.8	290	15.9	350	17.4	436	18.0	535
14	15.8	344	17.2	413	18.1	475	18.7	576

(續表)

	線芯標稱截面
芯數	1.5		2.5		4		6		10
	外徑	M(k9.Am)	外徑	重量g/km}	外徑	重量(kfl/kmj	外徑	It(kgAm)	外徑	重量(kg/km)
I	7.9	99	8.4	128	12.4	266	13.6	342	18.4	280
2	10.4	174	11.3	219	13.1	323	15.4	442	16.3	700
3	10.9	199	11.8	254
4 5 7	11.7	237	12.8	309
4 5 7	13.2 14. I	284 323	15.4 17.1	3SI 449
8	14. I	324	17.1	479
9	16.0	404	18.1	549
10	18.S	511	20.6	657
12	19.3	568	21.1	726
14	20.1	628	22.1	827

SBHP 型 500V (續表)

芯數						線芯標稱截面
		0.75	1.0		1.5		2.5		4		6		10
	外徑	重量	外徑	重量	外徑	重量	外徑	重量	外徑	重量	外徑	重量	外徑	重量
I	8.3	115	8.4	119	8.7	127	9.2	142	14.0	330	16.8	442	20.1	653
2	11.1	181	11.4	202	12.0	225	12.9	277	15.8	420	17.7	542	21.1	789
3	11.6	212	12.0	228	12.6	256	13.6	319
4	12.5	240	12.9	274	13.6	310	15.7	416
5	13.5	290	13.9	312	16.9	393	18.1	498
7	15.8	272	16.0	381	18.1	467	19.5	461
8	15.8	388	16.0	402	18.1	493	19.5	599
9	17.8	442	18.3	473	19.3	562	20.8	666
10	20.2	519	20.8	557	22.0	655	23.8	828
12	20.7	571	21.3	616	22.6	732	24.8	1003
14	21.0	631	22.3	698	23.6	810	25.8	1034

電纜結構尺寸：
SBHM 250V

				線芯標稱截面
芯數		0.35	0	.5	0.	75	1	0
	外徑	重里(kg/km)	外徑{mm>	重量(kg/km)	外徑	重量（kg/km)	外徑	重量(kg/km)
2	7.5	65	7.9	73	8.3	84	8.6	94
3	7.9	76	8.3	89	8.7	98	9.0	110
4	8.5	81	8.9	100	9.4	118	9.8	134
5	9.1	102	9.6	119	10.2	140	10.6	159
6	9.8	118	10.3	137	11.0	162	11.4	184
7 $	9.8	125	10.3	145	11.0	173	11.4	198
9	11.1	144	11.7	165	12.3	197	12.8	223
10	12.6	173	14.4	228	15.2	271	15.8	304
12	13.0	191	14.7	254	15.6	305	16.2	344
14	14.6	248	15.4	284	16.3	342	16.9	388

(續表)

	線芯標稱截面
芯數	1.5		2.5		4		6		10
	外徑	重量(kg/km)	外徑	重量(kg/km)	外徑	重量(kfl/km)	外徑	重量(kg/km)	外徑(mm>	重量(kg/km)
2	9.2	112	10.1	143	11.2	191	12.4	251	16.6	446
3	9.7	130	10.7	179	11.9	241	14.2	345	17.9	562
4	10.5	164	11.5	21B
5	12.0	194	!4.2	28S
6	12.9	230	15.3	237
7	12.9	249	15.3	367
8	14.8	308	16.3	415
10	17.0	379	18.8	514
12	17.5	430	19.3	581
14	18.3	486	20.3	661

SBH 型 500V

芯數						線芯標稱截面
	0.75		1.0		1.5		2.5		4		6		10
	外徑	重量	外徑	重量	外徑	重量	外徑	重量	外徑	重量	外徑	重量	外徑	重量
2	9.9	118	10.2	129	10.8	150	11.7	187	12.8	237	15.0	330	18.2	512
3	10.4	140	10.8	154	11.4	ISl	13.4	228	14.6	324	15.9	410	19.3	644
4	11.3	164	11.7	184	12.4	218	14.5	305
5	12.3	198	12.7	220	15.1	283	16.3	354
6	14.4	260	14.8	285	15.3	334	17.7	420
7	14.4	276	14.8	305	15.3	359	17.7	458
8	16.0	309	16.5	339	17.5	422	19.0	523
IO	18.4	371	19.0	414	20.2	509	22.0	649
12	18.9	428	19.5	471	20.8	567	22,7	733
14	19.8	485	20.5	535	21 .8	643	23.8	834
